懸掛自卸式除鐵機：廢棄物分選與 SRF 預處理強磁回收設備

產品描述

摘要： 懸掛自卸式除鐵機（Suspended Self-Cleaning Magnetic Separator）是自動化廢棄物資源回收與 SRF（固體再生燃料）生產線中的「設備防護盾與資源提煉器」。機台橫跨懸掛於皮帶輸送機上方，利用高梯度強磁場，將混雜在料流中的廢鋼筋、螺絲、鐵罐与鋼板（小至 0.1kg、大至 35kg+）瞬間吸附抬升，並由連續運轉的自卸皮帶自動拋落至集料斗，磁性金屬去除率高達 99% 以上。

• 適用物料： 都市垃圾（MSW）、營建拆除混合物（R-0503）、巨大廢棄物、SRF 預處理料源、廢家電與工業廢料
• 核心效益： 徹底防止後段雙軸破碎機刀片受損、提升 SRF 燃值純度、提煉高純度廢鐵銷售收益

為什麼廢棄物處理解決方案必須配置自卸式除鐵機？

在台灣民營清除處理廠、營建混合物再利用廠與 SRF 廠的營運中，混雜在物料中的「雜鐵」是造成機台故障與停機的主要元兇：

• 保護昂貴的後段破碎設備（防範崩刀與停機噩夢）：

台灣廠房引進的雙軸破碎機或 SRF 粗粉碎機造價昂貴。若料流中混入大塊鋼筋或硬質鐵塊，極易引發刀片崩角、軸承扭曲甚至馬達燒毀。除鐵機在物料進入破碎機前即時攔截雜鐵，降低設備損修成本。

• 符合環境部 SRF 規範，避免燃料灰份超標：

環境部對 SRF 固體再生燃料的金屬雜質含量有極嚴格規範。除鐵機能精準剝離塑膠与廢紙中的鐵質雜質，確保產出的 SRF 品質符合水泥廠与代燃廠的採購標準。

• 提高營建廢棄物（R-0503）再生骨材純度：

在拆除廢料處理中，將混凝土塊与磚瓦中的廢鋼筋自動吸附分離，可大幅提高產出「再生骨材」與級配料的商業價值。

• 24 小時全自動自卸，大幅提升機台稼動率：

相比傳統需要人工停機拿刮板清理的定點磁板，自卸式帶式結構配有獨立馬達驅動的耐磨皮帶，能連續不停機地將鐵屑排出，實現整廠自動化運轉。

懸掛自卸式除鐵機工作原理與配置模式

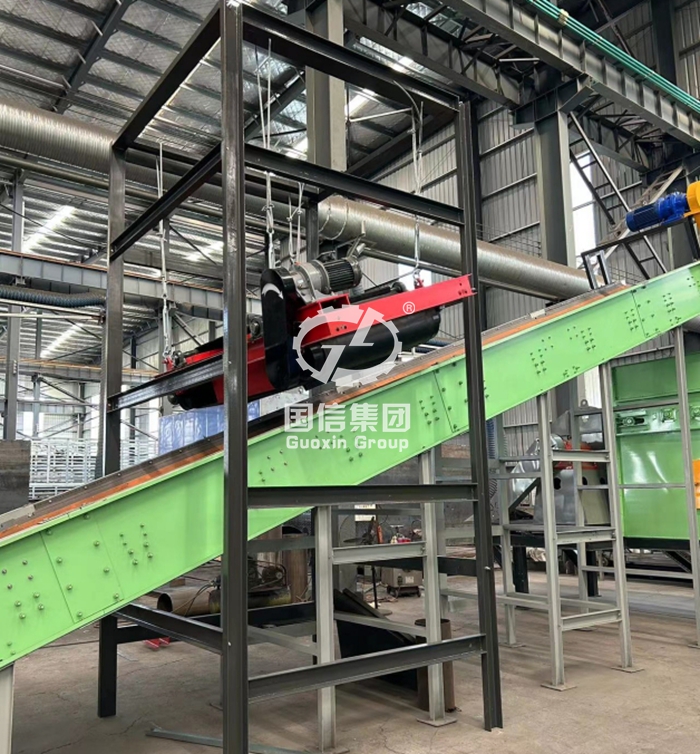

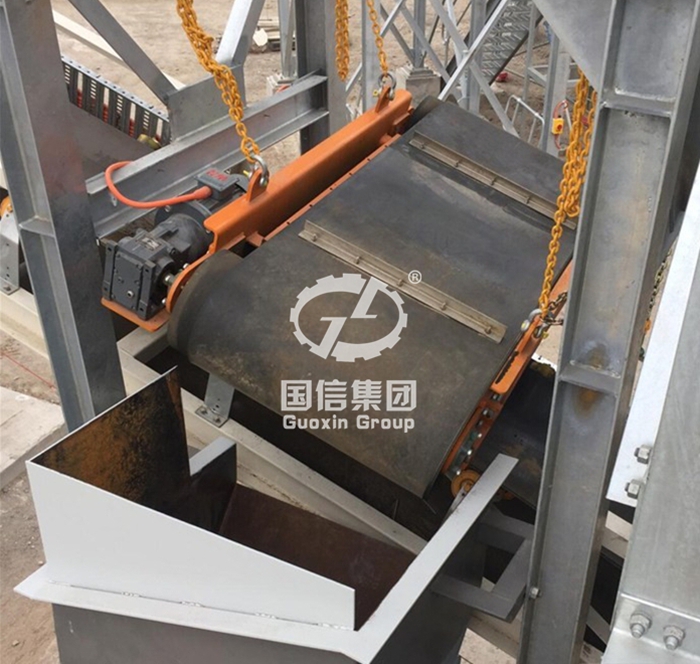

機台通常安裝於皮帶輸送機的頭部卸料滾筒上方（In-Line 順流式）或輸送皮帶中段上方（Cross-Belt 橫跨式）：

                    [ 懸掛自卸式除鐵機機架 ]
                     ┌──────────────────┐
                     │ 獨立馬達 / 減速機 │
                     └────────┬─────────┘
                              │
              ┌───────────────┴───────────────┐
              │  連續運轉高耐磨自卸皮帶 (帶刮板) │
  ════════════╡ ┌──────────────────────────┐ ╞════════════
              │ │  高梯度強磁芯 (釹鐵硼/鐵氧體)│ │
              │ └──────────────────────────┘ │
              └───────────────┬───────────────┘
                              │ (磁力瞬間吸起雜鐵)
    (雜鐵被刮板帶走)           ▲
          ◄───────────────────┼
          │                   │
          ▼                   │
    [ 廢鐵專用集料斗 ]    [ 皮帶輸送機上之混雜廢棄物料流 ] ──► (繼續進入雙軸破碎機/光選機)

磁選運作流程說明：

1. 強磁吸附（Extraction）： 當混合廢棄物通過除鐵機下方時，強磁芯發射的高梯度磁場迅速穿透物料層，將深層與表層的廢鋼筋、鐵屑瞬間吸附至除鐵機皮帶表面。

2. 連續帶離（Discharge）： 獨立馬達帶動自卸皮帶持續運轉，皮帶上的耐磨刮板將吸附的雜鐵強制帶離磁場中心區。

3. 自動拋落集料（Collection）： 當雜鐵被帶至無磁區時，磁力消失，雜鐵在重力作用下自動落入側邊的廢鐵集料斗或導料槽中，完成金屬資源回收。

GTS-RC 系列核心技術優勢

1.電腦模擬高梯度磁路設計（深層穿透力）

採用 ANSYS 磁場模擬優化設計，磁場深層穿透力強，能有效抓取高速皮帶輸送機上厚物料層底部的微小鐵釘与重型雜鐵，防止漏抓。

2.釹鐵硼（NdFeB）稀土永磁磁芯（零電能消耗磁場）

磁芯採用高剩磁、高矯頑力的釹鐵硼（NdFeB）永磁材料，磁場衰減率在 10 年內不超過 5%。磁場本身完全無需消耗電能，僅自卸皮帶馬達耗用極低電力，為案場節省大量 OpEx 營運電費。

3. 雙層防磨裝甲皮帶与自潔刮板

自卸皮帶採用高強度環形無縫基帶，表面加厚高耐磨橡膠並嵌有加強型橫向刮板，即使頻繁刮擦尖銳的廢鋼筋与鐵絲亦不易破裂撕裂，維護壽命長。

4. 模組化懸掛結構，彈性整合既有生產線

配有可調式重型雙耳懸掛鏈條與螺杆系統，工程人員可根據案場皮帶機的傾角、物料厚度與廠房樑高，靈活調校除鐵機的懸掛高度與角度。

GTS-RC 系列懸掛自卸式除鐵機技術參數

注：若適用於超厚物料層或高腐蝕工況，可選配 GTS-RCD 系列（風冷/油冷電磁自卸式除鐵機），提供更強大的極限超深磁場。

台灣四大核心應用場景

• 營建拆除廢棄物（R-0503）再利用廠： 清除混凝土塊破碎前的廢鋼筋、鐵絲与螺絲，保護二次破碎機刀頭。
• SRF 固體再生燃料製造廠： 於廢塑膠/廢木材進入精粉碎機前進行除鐵，確保 SRF 產品無金屬殘留。
• 都市垃圾（MSW）与資收分類場： 自動回收垃圾中的鐵罐、瓶蓋与小型廢家電鐵件，增加金屬賣料收益。
• 巨大廢棄物与廢傢俱破碎線： 預先吸附廢沙發、彈簧床墊中的大件鋼絲与鐵架，防止長條鋼絲纏繞破碎機轉軸。

常見問題解答 FAQ

Q1：選擇「永磁自卸式 (GTS-RC)」與「電磁自卸式 (GTS-RCD)」有何不同？

A：

• 永磁式（RC）： 利用稀土永磁材料產生磁場，磁場本身不耗電、運轉穩定、節能且維護極低，適合絕大多數 100–350mm 懸掛高度的廢棄物分選場景。
• 電磁式（RCD）： 透過通電線圈產生極高磁場，適合料層極厚（>400mm）、物料移動極快或需要遠端一鍵斷電釋放磁力的極限工況。

Q2：除鐵機的懸掛高度與安裝位置該如何選擇？

A： 懸掛高度越低，吸鐵效果越好，但需避免過低撞擊到大塊廢料。安裝在皮帶機頭部拋料處（In-Line）的效果通常優於皮帶中段（Cross-Belt），因為物料在拋出瞬間呈鬆散狀態，雜鐵更容易被磁場拉出。國信重工工程團隊會為您進行精準的物理軌跡演算。

Q3：如果皮帶上有尖銳的廢鋼筋，自卸皮帶會不會很容易被刺破？

A： 國信重工採用的自卸皮帶為特製鋼線/橫向重型刮板加強皮帶，具備抗穿刺與耐磨蝕特性。同時，磁芯結構經過防撞優化，能確保尖銳鋼筋在被吸附並導出的過程中順暢滑落，不傷及皮帶本體。

立即獲取除鐵機選型方案與客製化報價

評估一台高效能的懸掛自卸式除鐵機，需要根據您案場的皮帶機寬度、輸送帶線速度、物料厚度与最大雜鐵重量進行磁場強度設計。

歡迎聯繫國信技術工程團隊，獲取：

• 專屬磁場梯度與皮帶寬度匹配試算

• 整廠生產線 3D 安裝佈局圖面

工程專案直通信箱： Eve@guoxinmachinery.com

線上洽詢： 歡迎提供您的皮帶機寬度與處理物料種類，我們將在8小時內由資深工程顧問與您聯繫。
