產品描述
摘要： 密閉式人工手選巡檢平台（Manual Sorting Platform / Hand-Picking Cabin）是現代化廢棄物資源回收與 SRF（固體再生燃料）預處理生產線中，兼具設備防護、危害物前置剔除與最終品質控管（QC）的核心工作站。本設備透過密閉式降噪隔熱艙體，整合無段變頻皮帶輸送機、雙側人因工程投料井、中央溫控空調與負壓換氣抽風系統，打造符合台灣《職業安全衛生法》標準的舒適作業環境，大幅降低人員離職率並提升整廠資收純度。
- 適用物料： 都市垃圾（MSW）、營建拆除混合物（R-0503）、一般事業廢棄物、廢塑膠資收料、SRF 前置/後置料源
- 核心效益： 前置攔截爆裂物与大件硬物、提升後端 AI 光選與 SRF 純度、100% 契合勞檢與職安衛生規範
為什麼全自動化生產線仍不可或缺人工手選巡檢平台？
即使在配置了滾筒篩、風力選別機與 AI 光選機的高階自動化分選線中，人工手選平台依然扮演著不可替代的「雙重戰略角色」：
[ 全線廢棄物進料 ]
│
▼
┌─────────────────────────┐
│ 前段手選工作站：危害物 / 大件干擾物前置剔除 │
│ • 攔截：瓦斯罐、鋰電池、長條電纜、巨大混凝土塊 │
│ • 效益：防止雙軸破碎機卡死崩刀、防範火災爆裂 │
└────────────────────────┬┘
│
▼
┌──────────────────────────┐
│ 中段自動化篩分矩陣 (滾筒篩 / 風選機 / 磁選機 / AI)│
└────────────────────────┬─┘
│
▼
┌─────────────────────────┐
│ 後段手選巡檢站：SRF / 高價值資收物 QC 品管把關 │
│ • 檢出：殘留 PVC 雜質、大件木塊、漏選金屬 │
│ • 效益：提煉 >98% 純度 SRF 燃料，避免退貨開罰 │
└─────────────────────────┘
- 第一道防線：保護昂貴機台與防範火災危害（前置大件/危害物剔除）
混雜廢棄物中常夾帶瓦斯罐、鋰電池、長條鋼索或大塊混凝土。若直接進入雙軸破碎機或高階篩分設備，極易引發火災爆炸、刀具崩角或軸承卡死。人工前置手選能第一時間將干擾物排除。
- 最後一道防線：SRF 固體再生燃料的品質把關（後端 QC 巡檢）
光選機或風選機雖然高效，但仍有特定物料交織漏選的可能。手選巡檢平台作為最終品質管制（QC），能將殘留的 PVC 塑膠（含氯雜質）或惰性石塊剔除，確保產出的 SRF 符合環境部高熱值、低灰份標準。
- 擺脫惡劣環境標籤，符合台灣職安法（勞檢合規）
傳統開放式手選區高溫、惡臭、揚塵飛揚，不僅招致環保局稽查與勞檢處開罰，更面臨極嚴重的招工困難。國信重工密閉式手選室提供空調與負壓抽風，徹底改善作業條件。
密閉式人工手選巡檢平台結構與工作原理
本系統由密閉式隔音隔熱艙體、雙側作業平台、U 型/平皮帶輸送機、雙側落料投料井、負壓抽風集塵管道、中央空調系統與安全連鎖控制盤整合而成。
運作流程說明
- 平穩均勻進料： 混雜物料經由前段設備均化後，進入手選室內的變頻皮帶輸送機。皮帶機速度可調（0.1 – 0.5m/s），確保物料平鋪呈薄層狀過料。

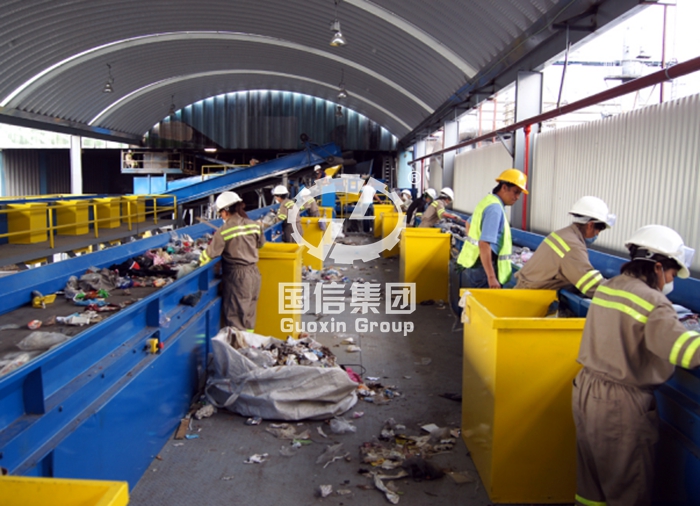

- 雙側站位巡檢： 作業人員分立於皮帶機兩側的止滑防疲勞工作台上，依據分工目標（如左側揀選 PET 寶特瓶、右側剔除 PVC 或大塊石頭）進行精準揀選。
- 投料井直通下料： 揀出的物料直接丟入身側的客製化投料井（Chute），順著導料槽落入下方的資收集料斗、太空包或打包機進料口。
- 密閉負壓空調換氣： 艙內維持微負壓狀態，高頻率換氣抽風系統將異味與微塵即時抽離至外部袋式集塵器或活性碳吸附塔，並由中央空調保持 22–25°C 恆溫作業環境。
GTS-MS 系列核心技術優勢
1. 職安合規與舒適作業環境（中央空調 + 負壓除臭系統）
艙體採用高密閉性鋼骨結構與雙層隔音彩鋼板打造，配置高風量負壓換氣風機（換氣次數 ≥ 25次/小時）與工業級中央空調，將室內噪音控制在 75dB(A) 以下，揚塵與異味完全不外溢，輕鬆通過勞檢。
2. 人因工程雙側投料井與防疲勞設計
依據勞工體適能數據設計投料井高度與皮帶機邊界距離，大幅減少人員彎腰與臂力過度伸展；站立區域鋪設高彈性耐磨橡膠防疲勞墊，顯著降低長時站立的職業疲勞感。
3. 無段變頻調速輸送帶 (VFD Conveyor)
採用西門子變頻器控制皮帶運轉速度，可根據當日物料密度（例如輕質廢塑膠 vs 重質拆除廢料）即時調校皮帶線速度，讓巡檢人員保持最佳揀選節奏。
4. 全線連鎖拉繩緊急停機防護 (Safety Pull-Cord Interlock)
每一位巡檢人員站位旁均設有即時拉繩式緊急停止開關（Emergency Stop Switch）。當發現嚴重危害物或突發狀況時，拉動拉繩即可瞬間停止前段給料機與本線輸送帶，確保人員絕對安全。
GTS-MS 系列人工手選巡檢平台技術規格表
| 規格型號 | 巡檢工作站數 | 艙體長度 (mm) | 艙體寬度 (mm) | 輸送皮帶寬度 (mm) | 換氣風量 (m3/h) | 內建空調冷房能力 |
| GTS-MS4 | 4 站位 (雙側各 2) | 5,000 mm | 3,000 mm | 800 – 1000 mm | 3,500 m³/h | 5.0 kW (萬噸/年級) |
| GTS-MS6 | 6 站位 (雙側各 3) | 7,000 mm | 3,000 mm | 1000 – 1200 mm | 5,000m³/h | 7.5 kW (中型資收廠) |
| GTS-MS8 | 8 站位 (雙側各 4) | 9,000 mm | 3,200 mm | 1200 – 1400 mm | 7,000m³/h | 10.0 kW (大規模 EPC 廠) |
| GTS-MS12 | 12+ 站位 (客製化) | 13,000+ mm | 3,500 mm | 1400 – 1600 mm | 10,000+m³/h | 多組中央空調聯控 |
注：艙體長度、投料井口徑數量、落料槽與下方打包機/集料斗的銜接介面，均可依據現場廠房配置進行 3D 客製化設計。
常用分選生產線配置位置
- 配置一：粗碎前置手選區（危害物保護站）
安裝於重型板式給料機之後、雙軸破碎機之前，專門剔除瓦斯罐、長鋼索、大塊混凝土與鋰電池。
- 配置二：篩分中段手選區（高價值資收物抽取）
安裝於滾筒篩分機之後，專門抽取出高價值的瓶罐、硬質塑膠（PE/PP）與大件廢紙板。
- 配置三：尾端 SRF 精選品管區（QC 巡檢站）
安裝於風力選別機或 AI 光選機之後，進行最終 PVC 雜質剔除與品質檢驗，確保 SRF 成品符合國家標準。
常見問題解答 (FAQ)
Q1：這套密閉式手選艙能否符合台灣《職業安全衛生法》與勞檢局稽查標準？
A： 完全可以。國信重工手選艙特別針對台灣勞檢痛點設計，內建高換氣率負壓抽風系統（有效降低作業區粉塵與 VOCs 濃度）、防爆照明燈具、低於 75 dB(A) 的降噪隔熱牆板以及中央空調，能協助案場順利通過勞動檢查與環保稽查。
Q2：手選艙下方的投料井（Chute）如何與我們既有的集料設備銜接？
A： 我們的投料井採模組化鋼構設計，可直接向下延伸連接磁選機分流槽、自動打包壓塊機進料斗、廢料太空包掛架或下層皮帶輸送機。工程團隊會在設計階段提供 3D 剖面圖進行精準對接。
Q3：如果進料突然爆量，如何避免手選人員來不及揀選？
A： 輸送皮帶配有無段變頻器（VFD），並可與前段給料機進行 PLC 自動連鎖控制。當物料過厚或過快時，巡檢人員可透過腳踏開關或手動面板暫時調慢皮帶線速；亦可選配「物料鋪平超聲波感測器」，自動維持恆定的過料厚度。
立即獲取密閉式人工手選巡檢平台客製方案
規劃一座符合職安規範且高效率的人工手選工作站，需要根據您案場的每日處理噸數（TPD）、預計分選品項數量与廠房垂直高度進行精準佈局。
歡迎聯繫國信重工技術工程團隊，獲取：
- 專屬 3D 手選艙配置圖與下料管道規劃
- 整廠自動化連鎖電控整合建議
工程專案直通信箱： Eve@guoxinmachinery.com
線上洽詢： 歡迎提供您的預估站位數量（如 4 站位/8 站位）與分選物料種類，我們將在8小時內安排資深技術顧問與您對接。
