西安營建廢棄物自動化分選、SRF 製造與再生透水磚整廠實績
面對城市更新與大型基礎建設產生的龐大營建拆除廢棄物（C&D），傳統單一破碎或人工揀選早已無法滿足經濟效益與環保規範。
國信集團（Guoxin Group）於陝西西安成功建置每小時處理量達 200 至 250 噸（TPH）的大型營建廢棄物資源化產線。本案場透過重型篩分分離泥砂、強磁抽離廢鋼筋、氣力比重風選高純度分選出 SRF/RDF 固體再生燃料，並將潔淨無機骨材直接連線至自動化高壓壓磚機，生產高強度再生透水磚與連鎖磚，打造閉環式零掩埋循環經濟範本。
專案實績概覽
| 項目指標（Key Metrics） | 案場實測數據（Operational Data） |
| 專案地理位置 (Location) | 中國陝西省西安市（Xi’an, Shaanxi Province） |
| 竣工與正式投產時間 (Commissioning) | 2026 年 6 月 8 日 |
| 處理進料類別 (Feedstock) | 混合型營建拆除廢棄物（C&D：含廢混凝土塊、廢磚瓦、廢木材、廢鋼筋、高濕黏土砂及高熱值包裝塑膠、編織袋） |
| 系統設計處置產能 (System Throughput) | 200 ~ 250TPH（每小時處理噸數），穩定連續運轉額定值 220 TPH |
| 核心選別與加工技術 (Core Technology) | 重型板鍊給料 + 彈跳篩/滾筒篩泥砂脫附 + 懸吊式強磁選機 + 氣力比重風選 + 後段自動化高壓連鎖壓磚系統 |
| 資源化資材產出率 (Resource Recovery Yield) | 潔淨再生骨材 55-62%、穩定化土砂 18-22%、高熱值 SRF/RDF 8-12%、廢鋼筋/鐵件 2-3.5% |
| 整廠服務範疇 (Service Level) | 國信集團 EPC 一站式整廠統包工程（廠區 3D 動線規劃、自動化設備製造、PLC/SCADA 系統整合與現場安裝調試） |
背景：營建廢棄物複雜成分與處置痛點
西安作為西北地區核心都市，大規模都市更新產生了巨量的混合營建拆除廢棄物。現場進料成分極為複雜，傳統破碎產線面臨以下嚴峻的工程瓶頸：
-
高濕泥砂沾黏與細砂污染：原始廢料中夾帶高達 25% 的高黏性泥土與細砂，會迅速堵塞次級破碎機，並嚴重影響後段再生磚的膠結強度。
-
軟質塑膠與布料纏繞設備：塑膠包裝薄膜、編織袋與地織布會纏繞旋轉軸心，導致馬達過載過熱與軸承損壞。
-
廢鋼筋衝擊破碎機刀頭：混凝土塊中夾雜大量預力鋼筋與金屬結構件，若未在粗碎後第一時間抽離，會對後段細碎機與壓磚機模具造成毀滅性損壞。
業主委託國信集團工程團隊，建置多段式物理選別、氣力比重風選與後段自動化連鎖壓磚的閉環產線，將原本需要支付高額處置費的廢料，轉化為具備高商業價值的二次資材。

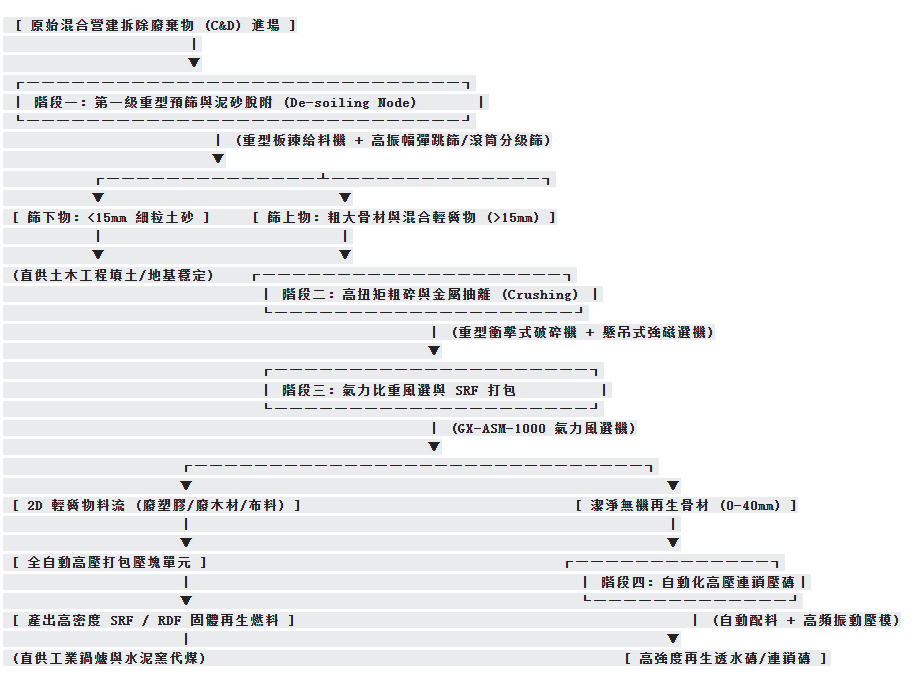

工藝流程與系統架構：四階段閉合式資源化物理選別鏈條
國信集團工程團隊在廠區內配置了四階段自動化運轉鏈條，實現進料到終端產品的全自動轉化：
階段一：第一級重型預篩與泥砂脫附
夾帶高濕泥砂的原始廢料經由重型板鍊給料機均勻送入高振幅彈跳篩（Flip-Flow Screen）與滾筒篩組合。系統率先將粒徑 < 15mm的細粒土砂完全剝離，防止泥砂進入後段破碎機形成泥餅，從根本上確保再生骨材的純度與膠結強度。
階段二：高扭矩粗碎與金屬抽離
篩上物進入高扭矩重型衝擊式破碎機，將大塊混凝土與磚瓦減量至<= 40 mm 的均勻粒徑。破碎後的物料通過配置強磁場的懸吊式強磁選機，高效抽離廢鋼筋、鐵絲與金屬結構件，保護後段設備並產生高價值的廢金屬回收收益。
階段三：氣力比重風選與 SRF 打包
粗碎後的物料落入國信 GX-ASM-1000 氣力比重風選系統。正壓高速氣刀將廢塑膠薄膜、包裝袋、木屑與廢布料等輕質可燃物揚起，經由集塵漩渦分離；重的磚石與混凝土顆粒則直接垂直沉降。分離出的輕質物進入全自動高壓打包機，壓製成高密度 SRF / RDF 固體再生燃料包
階段四：後段自動化連鎖壓磚產線
經由氣力風選完全剝離輕質雜質後的潔淨再生骨材（0–40 mm），經由轉載輸送帶直接送入廠區內部的自動化高壓連鎖壓磚機配料倉。再生骨材與水泥、水及專用膠結劑依黃金級配比例混合，經高頻振動與高壓成型，直接生產出高強度、高透水率的再生透水磚與人行道連鎖磚。
質能平衡與營運資材產出效能
根據西安案場連續運轉實測數據，整廠資源化回收與產出效能如下：
| 資材產出類別 | 主要物理加工與選別工藝 | 重量回收占比 | 物理與機械性能指標 | 後段商業去路與高值化應用 |
| 潔淨再生骨材 (0–40 mm) | 衝擊式粗碎 + 氣力比重風選 | 55.0%–62.0% | 完全無塑膠薄膜與有機物沾黏，壓碎值優異 | 直供廠區自動化壓磚機生產再生透水磚，或作為道路底層級配 |
| 合格 SRF / RDF 燃料包 | 正壓氣力比重風選 + 高壓打包 | 8.0%–12.0% | 灰分低、高熱值，高密度包塊利於運輸 | 直供工業鍋爐、汽電共生廠與水泥窯作為替代燃料 |
| 穩定化細粒土砂 (<15 mm) | 高振幅彈跳篩多層分級 | 18.0%–22.0% | 顆粒均勻，不含大塊無機雜物與金屬 | 基地回填、都市綠化填土、每日掩埋場覆土 |
| 廢鋼筋與鐵件 | 懸吊式釹鐵硼強磁選機迴路 | 2.0%–3.5% | 金屬選別純度 >= 98.0% | 交付煉鋼廠與金屬回收商進行二次冶煉 |
核心工程技術創新與系統控制
1. 精準級配調配，打造抗壓強度 >=30= MPa= 的高強度再生磚
為了使再生磚達到一般道路與人行道工程規範（抗壓強度 >= 30 MPa），骨材的粒徑分布至關重要。國信衝擊式破碎機精準控制粗骨材（10–30 mm）、細骨材（1–5 mm）與石粉的比例，使再生骨材在壓模過程中達到最佳密實度，大幅降低水泥用量，最大化壓磚產線的營運獲利（ROI）。
2. SCADA 與 PLC 全自動過載防卡機保護迴路
整廠從前段給料到後段打包，全面由中央 SCADA 監控系統與 PLC 控制邏輯連動。當不可破碎的大塊超硬鋼筋或異物進入破碎腔時，系統會在毫秒內感測到變頻器（VFD）的電流驟升，自動啟動液壓排料閘門排出異物，並在數秒內恢復運轉，完全避免轉子受損與停機損失。
FAQ
Q1：針對高濕度及泥砂黏附嚴重的營建廢棄物，產線如何防止設備堵塞？
A：本系統在粗碎前配置了重型彈跳篩（Flip-Flow Screen）與滾筒篩，利用高頻振動與機械翻滾率先將含水率高的細粒泥砂（< 15mm）分離出去，避免濕泥進入破碎腔沾黏刀頭。同時，後段 GX-ASM-1000 氣力風選機的高速風刀能吹散物料，確保高濕環境下依然能達成高精度分選。
Q2：建置一套 200-250 TPH 規模的營建廢棄物資源化與壓磚整廠 EPC 統包工程需要多久？
A：對於 200-250 TPH 規模的整廠產線，從前期的 3D 廠區動線模擬、設備客製化製造、物流安排，到現場工程團隊的安裝調試，標準建置週期通常為 4 到 6 個月。
